特种气体供应系统

之前小编为大家介绍了特种气体的概念及分类，今天想给大家聊一聊实验室、厂房等用气单位的特种气体供应系统。

特种气体的供应方式截至目前为止，几乎皆用钢瓶的方式进行。一般常用的为高压钢瓶，依其填充的气体特性有分为气态和液态两种。一般气体以液态储存于钢瓶内，瓶内压力较高，所以最佳方式是选用吸附式气态钢瓶，以气体分子与吸附剂间的范德瓦力将气体吸附于吸附剂孔隙中，其优点为供气压力低于一个大气压，无任何泄漏的危险，且供气量为普通高压钢瓶的10倍，低蒸汽压的气体以液态储存于钢瓶内；针对易燃易爆，有毒性腐蚀性的气体，常将钢瓶至于特气柜中，再通过管路将气体供应至现场附近的阀箱，经过一系列的控制而后进入用气点；一般惰性气体以开放式的气瓶架和阀盘供应；具体方式如下：

现场制气、管道供气

这种供气方式时将制气设备建造在用气量较大或者用气品种较多的工厂内或按区域设置供应周边各单位用气

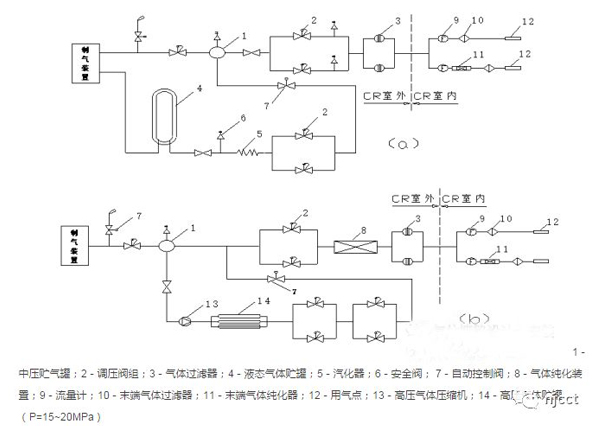

图A为采用液态气体贮存气体，中压贮罐。作为缓冲罐的供应系统。气体纯化设备设在工厂内，实际上在各用气工厂还应设置各种过滤精度的气体过滤器、计量仪器、分析仪器等，有的工厂对高纯气体中杂质含量控制十分严格，此时还需安装末端提纯设备。
图B为采用高压（P=15~20MPa）气体贮罐的供气系统，常用于氢气供应系统中，设高压气体压缩机从中压贮气罐中吸气经压缩到15~20MPa送入若干个高压贮气罐组储气，根据供气用气的平衡，高压贮气罐放气经二级调压阀组减压后由自动控制阀送入供气系统。

外购气体供气

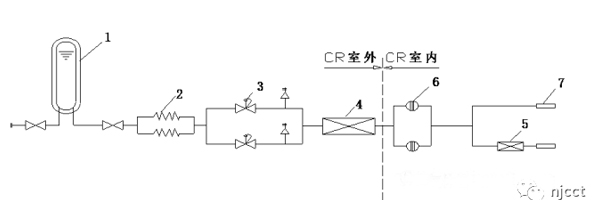

由集中制气工厂制取的液态气体由低温液态气体贮罐槽车运送至用气工厂，再使用工厂设置低温液态气体贮罐，将液态气体槽车中的液态气体抽送入液态气体贮罐贮存，根据工厂用气量，液态气体由贮罐送出经汽化器化为气体后，经由调压器组调压并经气体过滤器送去使用车间，若气体纯度或杂质含量不能满足使用要求，则需要再在车间内设置末端提纯装置，对气体进行提纯并去除杂质，同时为满足不同需求，还应在工厂使用车间末端或在车间内集中设置不同过滤精度的气体过滤器，示意图如下：

1-液态气体储罐；2-汽化器；3-调压阀组；4-气体纯化装置；5-末气体纯化装置；6-气体过滤器；7-用气点

外购气体钢瓶供气

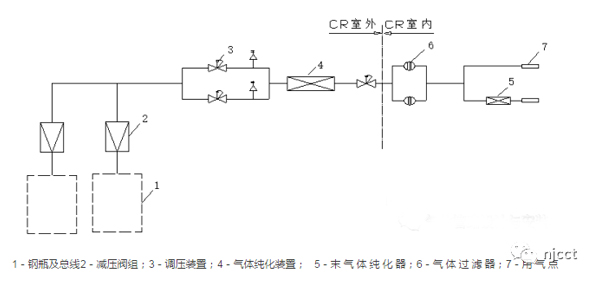

   外购气体钢瓶集中存放在工厂的气瓶间(库)中，气瓶中高压气体经气体总线，减压阀组汇集，减压至一定压力经气体纯化装置纯化后供气。为确保连续供气，气体钢瓶一般分为两组，交替放气，根据产品工艺要求，选择满足供气品质的气体纯化装置或在用气点处设置末端气体纯化装置。

对于外购气体钢瓶供气的用气单位，装有易燃易爆、具有腐蚀性毒性的特殊气体的钢瓶必须放在特殊气体安全柜内。诚创自主研发的全自动特殊气体安全柜，除具有基本的自动吹扫、自动切换及紧急情况下的安全切断功能外，还具有智能化控制管理系统，人机交互的控制界面，可帮助使用者远程监控气路的状态，确保设备有效运行的同时，保证了实验人员的人身安全。
